XY-QZ-23型自動罐裝包裝機

該系列罐裝機能完成喂罐、托罐、充填計量、稱重選別等工作，可與其它設備配套組成整套罐裝流水線，適用于充填眼影粉、閃粉、胡椒粉、辣椒粉、奶粉、米粉、蛋白粉、豆奶粉、雞粉、咖啡粉、藥粉、添加劑、香精香料等。

簡要說明

主要特征

全不銹鋼結構；水平開啟式料箱，清洗方便。
伺服馬達及伺服驅動控制螺桿；伺服控制轉盤工作，性能穩定。
PLC、觸摸屏及稱重模塊控制。
配有位置合理的高度調節手輪，方便調整機頭高度。
氣動托罐裝置，保證充填時物料不灑出容器外。
重量選別裝置，保證流水線上每個產品都合格，省去后道工序中的分選機。
各種產品調整參數配方可儲存，備后使用，多儲存10個配方。
替換螺旋附件，能夠適應超細粉到小顆粒等多種物料。

主要參數

容器尺寸	φ30-130mmφ30-155mm（加大型），H50-260mm
罐裝重量	10 – 5000g
罐裝精度	≤ 500g，≤±1%；>500g，≤±0.5%
罐裝速度	20 - 40 bottles/min
電源	3P AC208-415V 50/60Hz
壓縮空氣	6 kg/cm2 0.05m3/min
整機功率	2.5Kw
整機重量	350kg
整機體積	1800×1100×2100mm
料箱容積	50L

配置清單

序號	名稱	型號規格	產地品牌
1	不銹鋼	SUS304	中國
2	PLC		德國西門子
3	觸摸屏/HMI		德國西門子
4	充填伺服馬達	1KW	松下伺服電機
5	充填伺服驅動器	1KW	松下伺服驅動
6	轉盤伺服馬達	750W	松下伺服電機
7	轉盤伺服驅動器	750W	松下伺服驅動
8	攪拌減速電機	400W	臺灣宇鑫
9	電磁閥		臺灣亞德克
10	氣缸	SDA40X15	臺灣亞德克
11	過濾調壓器	AFR-2000	臺灣亞德克
12	小功率電機	120W 1300rpm Model: 90YS120GY38	臺灣JSCC
13	減速機	Ratio:1：36，Model:90GK（F）36RC	臺灣JSCC
14	電源開關	HZ5BGS	溫州長信
15	斷路器		施耐德
16	急停開關		施耐德
17	濾波器	ZYH-EB-10A	北京中宇豪
18	交流接觸器	CJX2 1210	溫州正泰
19	熱繼電器	NR2-25	溫州正泰
20	直流繼電器	MY2NJ 24DC	日本歐姆龍
21	開關電源		常州誠聯
22	AD稱重模塊	高速模塊
23	稱重傳感器	5KG	梅特勒托利多
24	光電傳感器	BR100-DDT	韓國奧托尼克斯
25	料位傳感器	CR30-15DN	韓國奧托尼克斯

隨機附件清單

序號	名稱	型號	單位	數量	備注
1	呆扳手		支	2	工具
2	活動扳手		支	2	工具
3	內六角扳手		套	1	工具
4	十字螺絲刀		把	2	工具
5	一字螺絲刀		把	2	工具
6	插座		只	1	附件
7	加壓盤		只	1	附件
8	砝碼	1000G	個	1	附件
9	螺旋		套	1	附件
10	使用說明書		份	1	文件

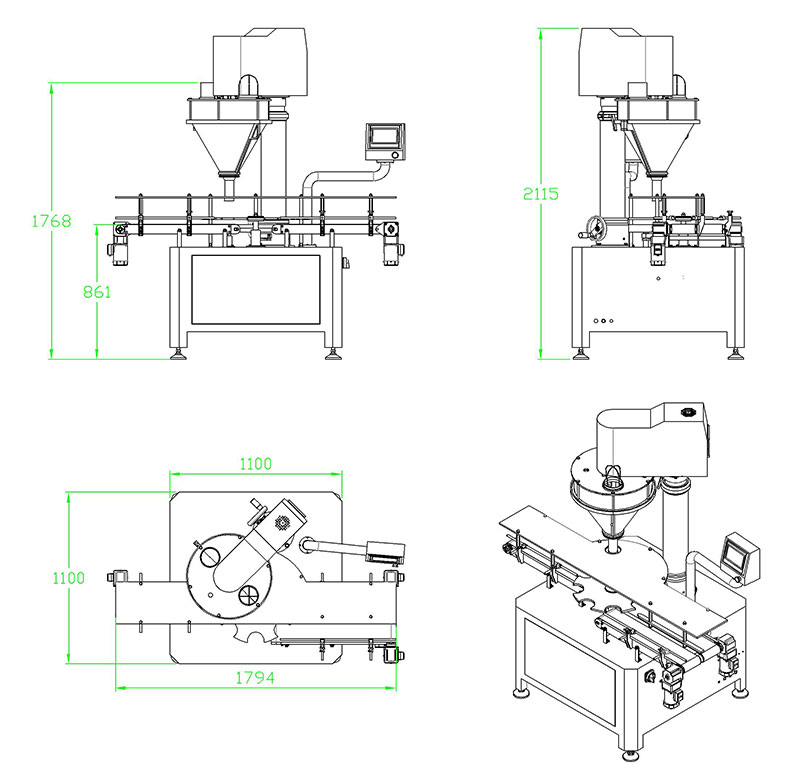

外觀尺寸圖
